/ 應用背景 /
雄安新區，地處京津冀地區，巖溶熱儲豐富，地熱資源量大，熱流值為冀中凹陷最高的位置，地熱資源得天獨厚。

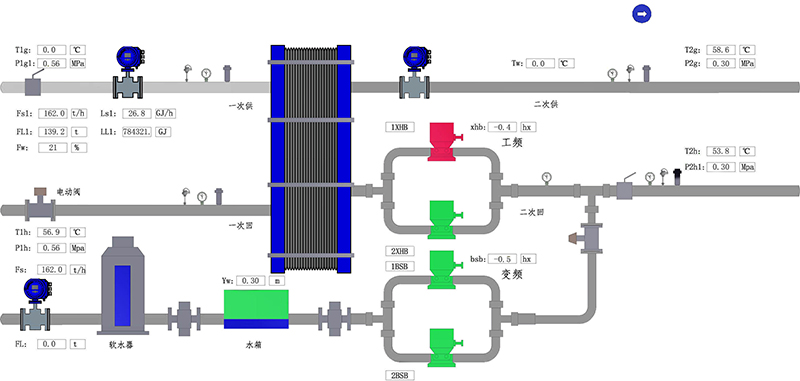

換熱站系統圖
/ 測量要求 /
雄安新區可管控地熱井數量眾多，為了雄安新區的可持續發展，實現筑夢雄安的百年大計，新區有關部門對轄區內的各地熱開采井實施全域管控，對熱井采水和回灌進行流量、溫度、水位的實時監控，具體測量要求如下：
1、開采水量及回水水量的流量監測；
2、開采水溫及回水水溫的溫度監測；
3、開采井井內水位監測；
4、實時監測數據無線遠傳，發送監管部門控制中心.
/ 麥克解決方案 /
一、現場電磁流量計安裝條件：
現場多為已建設成熟且投入使用的熱力站，可將電磁流量計及溫度傳感器按需配備于各一次管網和二次管網中。
現場換熱站
二、電磁流量計安裝要求：
1、為保證管段式電磁流量計的測量精度，安裝時，電磁流量計前后直管段應該符合一定的直管段要求。根據GJ1033-2007《電磁流量計核定規程》測試標準要求，通常前直管段應達到5D，后直管段應為3D；
2、電磁流量計可垂直/水平安裝，現場多為水平安裝，使電磁流量計測量電極在同一水平面且保持管網滿管狀態；
3、由于電磁流量計測量的是微弱電勢，因而，良好的接地是保障電磁流量計穩定工作的必要條件，通常接地是通過接地環或傳感器內的參考電極和管路系統的接地連接來實現；
4、 裝電磁流量計的管道上應無較強的漏電流，應盡可能遠離有強電磁場的設備，如大電機、大變壓器、變頻器等，以避免電磁場的干擾；
/ 使用產品 /
針對現場管網特點，我們推薦使用MFE600系列一體式電磁流量計，配套Earth1006遠程監測終端、MPM4700智能液位變送器及MTM一體化溫度變送器。
/ 現場應用案例 /
電磁流量計、溫度變送器、液位變送器的實時監測數據，通過數字信號RS485/模擬信號4-20mA，集成進Earth1006遠程監測終端RTU，利用運營商公網無線上云，進入監管部門的數據平臺。
通過登錄麥克官方微信傳感器大數據平臺，可同步查看各監測點的實時數據。
/ 認 證 /
MFE600型電磁流量計取得隔爆證和CE認證。
